Инструменты для рисования линий, кривая Безье

Линия представляет собой путь между двумя точками. Линии состоят из нескольких сегментов, которые могут быть изогнутыми или прямыми. Сегменты линий соединяются с помощью узлов, которые изображаются небольшими квадратами. В CorelDRAW предоставлены различные инструменты для рисования, которые позволяют создавать изогнутые и прямые линии, а также линии, состоящие как из изогнутых, так и из прямых сегментов.

Инструменты Свободная форма и Ломаная линия

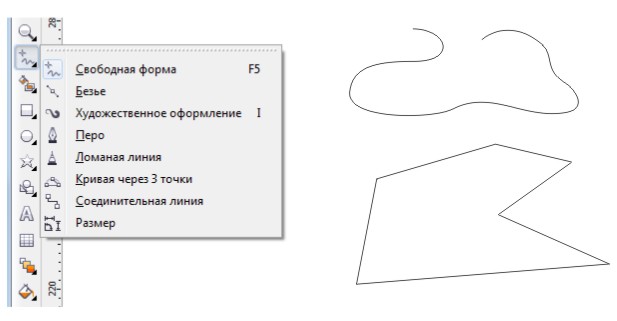

Инструменты Свободная форма (Freehand) и Ломаная линия (Polyline) позволяют рисовать линии свободной формы так же, как при создании эскиза в альбоме. Инструмент Свободная форма позволяет управлять степенью сглаживания изогнутой линии, а также добавлять сегменты в существующую линию. Тем не менее, инструмент Ломаная линия легче использовать, если требуется быстро построить сложную линию, состоящую из чередующихся изогнутых и прямых сегментов.

Инструмент Безье

Кривая Безье – это линия, которая строится с помощью математических формул, разработанная математиком Пьером Безье (Bezier) в 1962 году из компании «Рено» и Полем де Кастелье (de Casteljau) в 1959 году из компании «Ситроен», где кривые применялись для проектирования автомобилей. Подробнее и вдаваясь в математику про кривые Безье можно почитать в Википедии.
Кривые Безье состоят из точек (узлов) и сегментов (линий, соединяющие точки). Узлы (точки) имеют направляющие линии, с помощью которых можно редактировать кривые.
Любая кривая имеет начальную точку и конечную точку. Точки могут быть угловые и сглаженные (в Corel три вида точек, узлов: угловые и сглаженные, симметричные). Угловые точки находятся в углах кривой (например, ломаная линия), сглаженные точки находятся в местах плавных перегибов. Угловые точки не имеют направляющих, но если преобразовать их в сглаженные точки, то направляющие появятся.

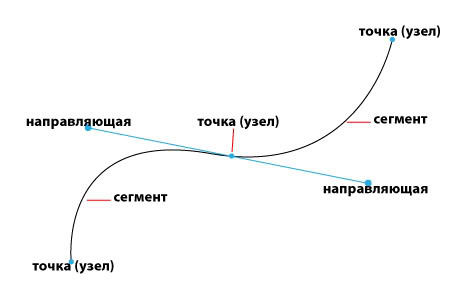

Направляющие линии всегда находятся по касательной к сегменту, т.е. всегда прилегают к сегменту и если начать двигать направляющую, то сегмент будет передвигаться за ней. Направляющих может быть две или одна. Одна направляющая есть только у начальной и конечной точки (узла) кривой.

Кривые можно редактировать за:
1. Точки (узлы)
2. Направляющие
3. Сегменты

Свойства контура (обводки):
1. Толщина
2. Цвет
3. Тип линии (сплошная, двойная, пунктирная)
4. Тип начала и конца линии (свойства закругления концов линий)
Контур может быть замкнутый и незамкнутый. В CorelDAW незамкнутый контур не заливается, то есть он имеет свойство заливки, но мы ее не видим.

Рисуем кривые Безье инструментом Безье 2-мя способами:
1. щелчками мыши - получаются прямие отрезки
2. с помощью направляющих - рисуем плавные кривые линии

Хитрости рисования Безье

Для интерактивной смены типа узла, в момент, когда вы определили его местоположение, но еще не отпустили кнопку мыши, в CorelDRAW предусмотрено две клавиши – C и S. Нажатие C меняет тип узла на Cusp, а вот S переключает между Smooth и Symmetrical. Что же касается отрезков, то тут еще проще – двойной клик на конечном узле сделает последующий за ним отрезок прямым. И наконец, если вам нужно сделать кривой отрезок после прямого, кликнем в последний узел и, не отпуская кнопку мыши, «вытянем» из него маркер управления кривой.

Чтобы нарисовать ровную горизонтальную или вертикальную линию, кликните на месте первого узла, затем кликните на месте второго узла при нажатой клавиши Ctrl.

Инструмент Форма(Shape) позволяет редактировать отдельные узлы и сегменты линии.

Нарисовано с помощью инструмента Безье
